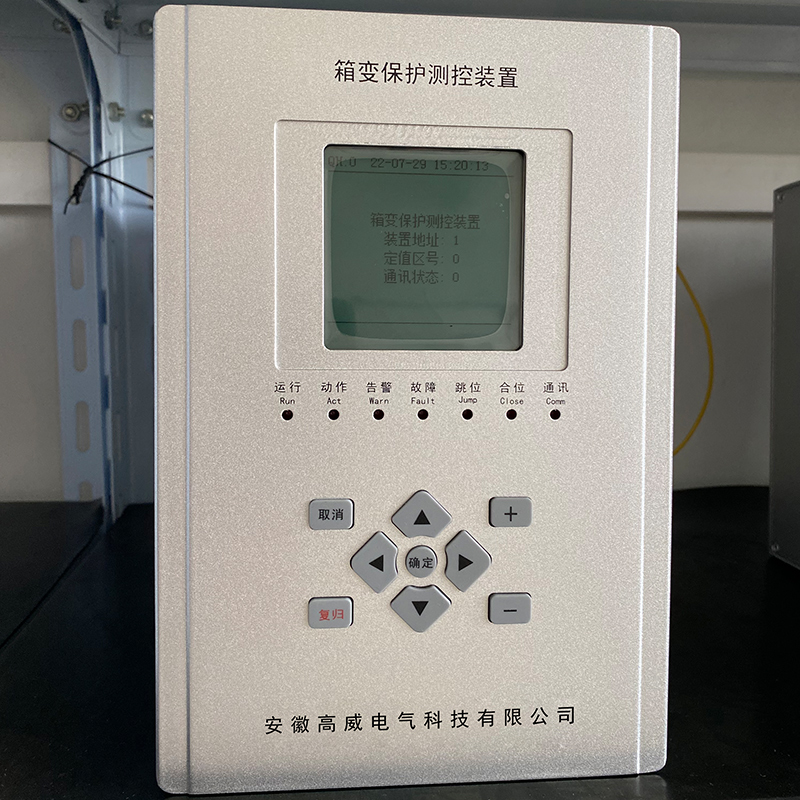

AHGW-100系列箱变保护测控装置是我公司主推的一款产品,该产品通过《国家电网公司自动化设备电磁兼容实验室和国网电力科学研究院实验验证中心》型式检验。为了降低线路损耗,一般在光伏逆变器旁或风机终端配置10/35KV箱式升压站;他们间距达到数百米,离集控室较远,且地处空旷,自然环境比较恶劣，不方便工作人员巡视,使得光伏箱变和风电箱变成为监控难点。箱变保护测控装置能够对光伏和风电箱变进行保护和远程监控,实现对光伏和风电箱变的“遥信、遥测、遥控、遥调"等功能;实现光伏或风电工程的“少人值班”的运行管理模式。

     采用多处理器技术,内置资源丰富,外围电路设计简单,具有良好的抗干扰性能。采用模块、单元化-卡轨式的结构设计，使得机箱结构小巧紧凑,方便现场安装与维护。各采集模块对外以及各组之间采用隔离措施，排除任何可能的薄弱环节而引入外界干扰。

装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性,满足苛刻条件下运行的要求。

      具有12路独立交流采样通道,实现箱式变压器6路电流、6路电压、角度、频率、功率的采集计算。

      具有2路直流(0-5V直流电压或4-20MA电流)采集功能,2路PT100热电偶，可用于采集箱变相关温度等直流系统,方便综自系统的监视。

崇具有27路独立隔离的开关量输入功能,可采集负荷开关位置信号、低压断路器位置信号,低压隔离开关熔断器组位置信号,箱变门开关信号等开关量信号。

      带隔离8路开出出口,方便进行箱变的控制功能扩展。可对有电操作功能的开关实现远程控分和控合操作。

      崇具有三段过流和零序电流保护功能，同时可配置多个非电量保护功能。如重瓦斯动作跳闸、轻瓦斯动作告警、SF6气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等。

      独立的10/100M以太网接口,采用IEC60870-5-103/104通信规约(可选),装置还提供两个光口，可组成自愈式环形光纤以太网。同时装置还设计八个串行通信接口,可接入其他智能设备并可完成规约转换。整个通信网络可以方便的实现箱变信息实时监控。

      采用图形液晶，全中文显示,菜单式人机交互,可实时显示各种运行状态及数据,信息详细直观，操作、调试便捷。

      可独立整定8套定值,定值区切换安全方便,可以满足不同时期的定值需求。

      崇大容量的信息记录:可保存四组共40个最近发生的历史报告,动作信息记录、告警信息记录、开关量变化记录、操作记录、可带动作参数、掉电保持。
